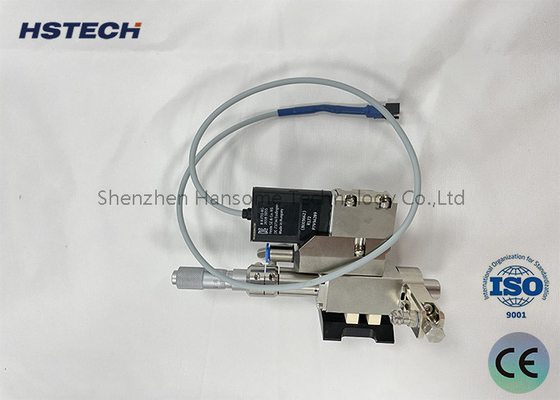

PT100 PUR Jetting Valve HS-PF-PUR30CC Valve phân phối cho bộ SMT / FPC / PCB

PT100 PUR Jetting Valve HS-PF-PUR30CC Valve phân phối cho SMT/FPC/PCB,Assembly

giới thiệu
PUR Jetting Valve là một thiết bị được sử dụng để phun chính xác keo polyurethane (Polyurethane Adhesive) hoặc các vật liệu lỏng độ nhớt cao tương tự. Nó thường được sử dụng trong sản xuất điện tử,sản xuất ô tô, hàng không vũ trụ và các lĩnh vực công nghiệp khác đòi hỏi phải áp dụng keo chính xác.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Nó có các đặc điểm và chức năng chính sau:

1.Đánh phun chính xác cao: PUR Jetting Valve sử dụng công nghệ phun tiên tiến để kiểm soát lượng, tốc độ và vị trí tiêm keo một cách rất chính xác.Độ chính xác này làm cho nó phù hợp với các ứng dụng đòi hỏi phải áp dụng keo chính xác cao, chẳng hạn như cố định và niêm phong các thành phần chính xác.

2. Khả năng điều chỉnh và lập trình: Thiết bị có các thông số phun có thể điều chỉnh, chẳng hạn như áp suất phun keo, thời gian phun keo và chế độ phun keo.Điều này cho phép các nhà khai thác tinh chỉnh và tối ưu hóa dựa trên nhu cầu ứng dụng cụ thểMột số van phun PUR cũng có các chức năng có thể lập trình, có thể đặt trước nhiều chế độ phun keo và đường dẫn để thích nghi với các yêu cầu quy trình khác nhau.

3.Sản xuất hiệu quả: PUR Jetting Valve có tốc độ phun keo nhanh và thời gian phản ứng để tăng hiệu quả sản xuất. Nó phù hợp với môi trường sản xuất hàng loạt,có thể nhanh chóng và chính xác hoàn thành nhiệm vụ sơn keo, và cải thiện năng lực sản xuất và hiệu quả của dây chuyền sản xuất.

4Khả năng thích nghi mạnh mẽ: PUR Jetting Valve phù hợp với các vật liệu keo với nhiều độ nhớt và độ lỏng khác nhau, bao gồm keo polyurethane, keo epoxy, keo silicone, v.v.Sự linh hoạt của thiết kế vòi phun và van cho phép nó được điều chỉnh cho các tính chất keo khác nhau và nhu cầu ứng dụng.

5Chức năng tự làm sạch: Một số van phun PUR tiên tiến có chức năng tự làm sạch, có thể loại bỏ keo còn lại trong vòi bằng cách rửa chất lỏng hoặc khí,giảm tắc nghẽn và bảo trì.

Nguyên tắc & Kiểm soát

Van phun 30CC PUR
1Van phun PUR bao gồm một mô-đun sưởi ấm trống, một mô-đun nắp áp suất, một mô-đun sưởi ấm vòi phun, một mô-đun đường dòng chảy, một mô-đun thân van và một mô-đun tiêu hao nhiệt.

2.Mô-đun sưởi ấm thùng mang thùng cũng như sưởi ấm một giai đoạn với nhiệt độ có thể điều khiển.

3Các module nắp áp suất niêm phong và áp suất trống và điều khiển áp suất đầu ra thông qua bộ điều khiển.

4Mô-đun phân tán nhiệt phân tán nhiệt và giảm tiếng ồn từ thân van.

5.Ventil tiêm piezoelectric áp dụng một thiết kế mô-đun, phần tiếp xúc với gel được thiết kế như là mô-đun chạy,và phần không tiếp xúc với gel được thiết kế như mô-đun thân van.

6. Mô-đun đường dòng chảy có thể được thay đổi để đáp ứng các yêu cầu phân phối trong các ứng dụng khác nhau.

7.Trình kính vòi phun theo chuỗi (từ 40μm đến 500μm).

8Các vòi phun được phân loại thành loại máy bay phản lực phẳng, loại kim và loại mở rộng.

9Các mô-đun chạy cần phải được làm sạch thường xuyên trong một máy làm sạch siêu âm. Các con dấu không được ngâm trong dung môi hữu cơ. Các công cụ đặc biệt được yêu cầu để làm sạch vòi phun để ngăn ngừa hư hỏng vòi phun..

Máy điều khiển van phản lực
1. Màn hình cảm ứng điều khiển van tiêm và hệ thống phân phối piezoelectric, hỗ trợ giao tiếp MES, mạnh mẽ, an toàn và đáng tin cậy.

2Màn hình cảm ứng áp dụng chế độ điều khiển đồ họa, các thành phần của hệ thống phân phối và chức năng hiển thị điều khiển được hiển thị đồ họa, ngắn gọn và trực quan.

3Thiết bị sưởi ấm bằng vòi phun: vòi phun phải được sưởi ấm đến nhiệt độ thích hợp trước khi phân phối. Thiết bị sưởi ấm áp dụng chế độ sưởi ấm một giai đoạn.

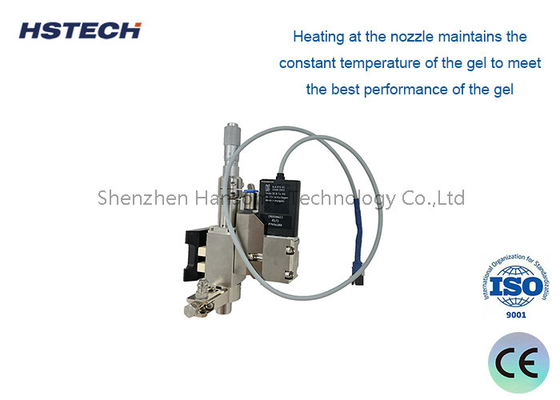

4- Nhiệt ở vòi giữ nhiệt độ ổn định của gel để đáp ứng hiệu suất tốt nhất của gel.

Máy sưởi ấm bằng vòi và thùng

1Các vòi phải được làm nóng đến nhiệt độ thích hợp trước khi phân phối.

2- Nhiệt ở vòi giữ nhiệt độ ổn định của gel để đáp ứng hiệu suất tốt nhất của gel.

Thông số kỹ thuật

Ưu điểm

1.The thùng sưởi ấm là phù hợp cho 30cc, 100cc, 300cc nóng chảy keo với khối lượng khác nhau.

2Thiết kế mô-đun, dễ thay thế các bộ phận, gỡ lỗi đơn giản, nhiều ứng dụng quy trình.

3. Khối lượng phun có thể chính xác đến 0,3nL, độ chính xác của điểm kết dính phun lên đến 98%.

4. Độ rộng đường tối thiểu 0,17mm, đường kính điểm tối thiểu 0,15mm của quá trình phun keo nóng chảy có thể được thực hiện.

5Có thể phù hợp với bất kỳ nền tảng chuyển động trên thị trường.

Phòng ứng dụng

SMT/FPC/PCB,Lắp ráp, lắp ráp màn hình phẳng, bao bì bán dẫn, ngành công nghiệp LED, ngành công nghiệp thiết bị y tế,Ngành công nghiệp đồ lót không đánh dấu.
