PT100 PUR Jetting Valve HS PF PUR30CC Ventil phân phối nóng nóng cho bộ PCB SMT FPC

PT100 PUR Jetting Valve HS PF PUR30CC Valve phân phối không tiếp xúc chính xác cao cho SMT FPC PCB Hội đồng điện tử Hot Melt Polyurethane

Bảng giới thiệu sản phẩm

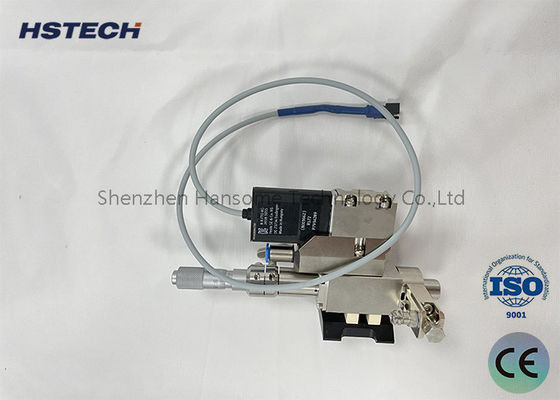

CácPUR Jet Valve HS-PF-PUR30CClà một van phân phối phun nóng nóng chảy tốc độ cao không tiếp xúc được xây dựng cho tự động hóa công nghiệp chính xác. Được trang bị mô-đun cảm biến nhiệt độ PT100,van phun PUR này cung cấp nhiệt ổn định cho keo nóng chảy PURThiết kế cho hộp mạ keo 30cc, nó hỗ trợ phun điểm siêu mịn và dòng mà không chạm vào nền.Nó có thể tích hợp liền mạch với hầu hết các nền tảng chuyển động, được triển khai rộng rãi cho các quy trình lắp ráp chính xác SMT, FPC và PCB. Là một thành phần phân phối cốt lõi, nó giải quyết các điểm khó khăn phổ biến như đầu ra keo không nhất quán,vết trầy xước và tắc nghẽn keo thường xuyên trong các hệ thống phân phối tiếp xúc truyền thống.

Nó có các đặc điểm và chức năng chính sau:

1. Chất phun chính xác cao: PUR Jetting Valve sử dụng công nghệ phun tiên tiến để kiểm soát lượng, tốc độ và vị trí tiêm keo một cách rất chính xác.Độ chính xác này làm cho nó phù hợp với các ứng dụng đòi hỏi phải áp dụng keo chính xác cao, chẳng hạn như cố định và niêm phong các thành phần chính xác.
2. Khả năng điều chỉnh và lập trình: Thiết bị có các thông số phun có thể điều chỉnh, chẳng hạn như áp suất phun keo, thời gian phun keo và chế độ phun keo.Điều này cho phép các nhà khai thác tinh chỉnh và tối ưu hóa dựa trên nhu cầu ứng dụng cụ thểMột số van phun PUR cũng có các chức năng có thể lập trình, có thể đặt trước nhiều chế độ phun keo và đường dẫn để thích nghi với các yêu cầu quy trình khác nhau.
3. Sản xuất hiệu quả: PUR Jetting Valve có tốc độ phun keo nhanh và thời gian phản ứng để tăng hiệu quả sản xuất. Nó phù hợp với môi trường sản xuất hàng loạt,có thể nhanh chóng và chính xác hoàn thành nhiệm vụ sơn keo, và cải thiện năng lực sản xuất và hiệu quả của dây chuyền sản xuất.
4. Khả năng thích nghi mạnh mẽ: PUR Jetting Valve phù hợp với các vật liệu keo có độ nhớt và độ lỏng khác nhau, bao gồm keo polyurethane, keo epoxy, keo silicone, v.v.Sự linh hoạt của thiết kế vòi phun và van cho phép nó được điều chỉnh theo các tính chất keo khác nhau và nhu cầu ứng dụng.
5. Chức năng tự làm sạch: Một số van phun PUR tiên tiến có chức năng tự làm sạch, có thể loại bỏ keo còn lại trong vòi phun thông qua chất lỏng làm sạch hoặc xả khí,giảm tắc nghẽn và bảo trì.

Nguyên tắc & Kiểm soát

Van phun 30CC PUR

1. Van phun PUR bao gồm một mô-đun sưởi ấm trống, một mô-đun nắp áp suất, một mô-đun sưởi ấm vòi phun, một mô-đun đường dòng chảy, một mô-đun thân van và một mô-đun tiêu hao nhiệt.
2. Mô-đun sưởi ấm thùng mang thùng cũng như sưởi ấm một giai đoạn với nhiệt độ có thể điều khiển.
3. Mô-đun nắp áp suất niêm phong và áp suất trống và điều khiển áp suất đầu ra thông qua bộ điều khiển.
4. Mô-đun phân tán nhiệt phân tán nhiệt và giảm tiếng ồn từ thân van.
5. Van tiêm piezoelectric sử dụng thiết kế mô-đun, phần tiếp xúc với gel được thiết kế như mô-đun chạy,và phần không tiếp xúc với gel được thiết kế như mô-đun thân van.
6. Mô-đun đường dòng chảy có thể được thay đổi để đáp ứng các yêu cầu phân phối trong các ứng dụng khác nhau.
7. Chiều kính vòi phun theo chuỗi (từ 40μm đến 500μm).
8. Các vòi phun được phân loại thành loại phản lực phẳng, loại kim và loại mở rộng.
9. Các mô-đun chạy cần phải được làm sạch thường xuyên trong một chất tẩy rửa siêu âm. Các niêm phong không được ngâm trong dung môi hữu cơ. Các công cụ đặc biệt được yêu cầu để làm sạch vòi phun để ngăn ngừa hỏng vòi phun.

Máy điều khiển van phản lực

1. Màn hình cảm ứng điều khiển van tiêm và hệ thống phân phối piezoelectric, hỗ trợ giao tiếp MES, mạnh mẽ, an toàn và đáng tin cậy.
2. Màn hình cảm ứng áp dụng chế độ điều khiển đồ họa, các thành phần của hệ thống phân phối và chức năng hiển thị điều khiển được hiển thị đồ họa, ngắn gọn và trực quan.
3. Thiết bị sưởi ấm bằng vòi phun: vòi phun phải được sưởi ấm đến nhiệt độ thích hợp trước khi phân phối. Thiết bị sưởi ấm áp dụng chế độ sưởi ấm một giai đoạn.

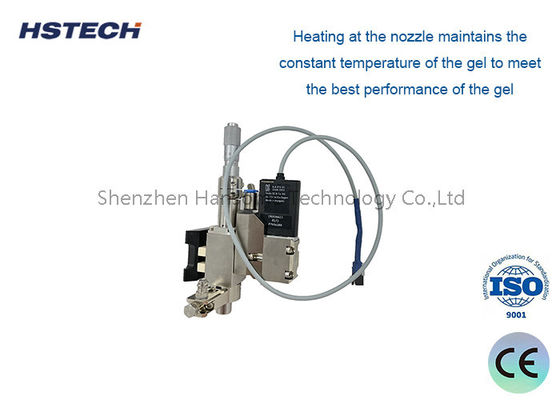

4. Nhiệt ở vòi giữ nhiệt độ ổn định của gel để đáp ứng hiệu suất tốt nhất của gel.

Máy sưởi ấm bằng vòi và thùng

1. Các vòi phải được làm nóng đến nhiệt độ thích hợp trước khi phân phối.
2. Nhiệt ở vòi giữ nhiệt độ ổn định của gel để đáp ứng hiệu suất tốt nhất của gel.

Thông số kỹ thuật

Ưu điểm

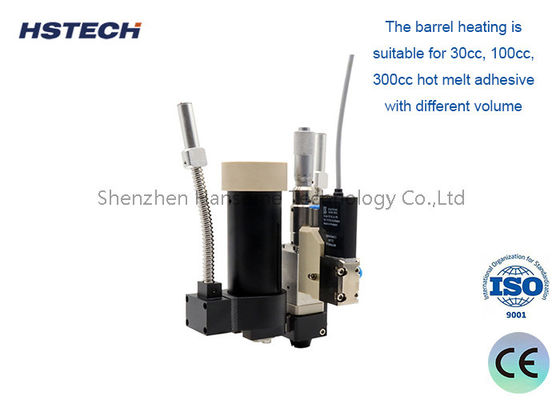

• Các thùng sưởi ấm là phù hợp cho 30cc, 100cc, 300cc nóng chảy keo với khối lượng khác nhau.
• Thiết kế mô-đun, dễ thay thế các bộ phận, gỡ lỗi đơn giản, nhiều ứng dụng quy trình.
• Khối lượng phun có thể chính xác đến 0,3nL, độ chính xác của điểm gắn kết phun lên đến 98%.
• Độ rộng đường tối thiểu 0,17mm, đường kính điểm tối thiểu 0,15mm của quá trình phun keo nóng chảy có thể được thực hiện.
• Có thể phù hợp với bất kỳ nền tảng chuyển động nào trên thị trường.

Các kịch bản ứng dụng đa năng

Các HS-PF-PUR30CC là một workhorse linh hoạt được thiết kế cho môi trường sản xuất chính xác cao:

• Điện tử tiêu dùng: Gắn kết cấu trúc chính xác, niêm phong và chống nước trong điện thoại thông minh, máy tính bảng, đồng hồ thông minh và tai nghe TWS.
• Điện tử ô tô: Bảo mật gắn kết và niêm phong cho đèn xe, bảng điều khiển, cảm biến và các thành phần pin EV.
• Bao bì bán dẫn & LED: Microdispensing cho MiniLED, kết nối ống kính quang học và đóng gói chip khi cần độ chính xác cực kỳ.
• Thiết bị y tế: Ứng dụng chất kết dính sạch, chính xác cho các thiết bị y tế dùng một lần và thiết bị chẩn đoán nhạy cảm.

Tại sao chọn van phun PUR của chúng tôi?

Chúng tôi hiểu rằng trong phân phối vi mô, độ tin cậy và độ chính xác là không thể thương lượng.vật liệu chống mòn cao và thiết kế mạch không khí kép đảm bảo vỡ keo nhanh 90 °cấu trúc mô-đun của chúng tôi không chỉ kéo dài tuổi thọ của các thành phần quan trọng mà còn giảm đáng kể chi phí bảo trì.Được hỗ trợ bởi hỗ trợ kỹ thuật toàn diện, van của chúng tôi được thiết kế để tối đa hóa hiệu quả thiết bị tổng thể của bạn (OEE) và đảm bảo chất lượng sản xuất hoàn hảo.

Sẵn sàng nâng cao quy trình phân phối của bạn?

Đừng để áp dụng chất kết dính không nhất quán ảnh hưởng đến chất lượng sản phẩm của bạn hoặc làm chậm dây chuyền sản xuất của bạn. nâng cấp đến độ chính xác và tốc độ của van phun HS-PF-PUR30CC PUR ngay hôm nay.Liên hệ với chúng tôi ngay bây giờ cho một báo giá tùy chỉnhHãy để đội ngũ kỹ sư của chúng tôi giúp bạn đạt được liên kết hoàn hảo cho nhu cầu sản xuất tiên tiến của bạn.
